S přípravou TUV - Ohřívače a zásobníky teplé vody Dražice

Akumulační zásobníky s možností přípravy teplé užitkové vody vhodné k mnoha druhům topných systémů včetně tepelných čerpadel.

V závislosti na teplotě topné vody, která se akumuluje v nádrži, umožňuje zapojení s kotlem většinou přímo ohřev TUV ve vnitřní nádrži na požadovanou teplotu. Naopak zapojení na solární kolektory nebo tepelné čerpadlo TUV jen předehřeje a je nutné zařadit další (například elektrický) ohřívač vody, který dohřeje vodu na požadovanou teplotu. Přímo do akumulační nádoby lze také namontovat elektrický dohřev, který umožňuje elektrická topná jednotka TJ 6/4" nebo topná příruba TPK.

Více informací

Více informací o akumulačních nádržích NADO a NADOS

Akumulační nádrže slouží k akumulaci přebytečného tepla od jeho zdroje, kterým může být
- kotel na tuhá paliva
- tepelné čerpadlo
- solární kolektory
- krbová vložka atd.
Některé typy nádrží dovolují kombinovat i zapojení více zdrojů
Nádrže typu NADO a NADOS dovolují i ohřev vody ve vnitřní smaltované nádobě nebo nerezovém výměníku. Ocelové trubkové výměníky pro průtokový ohřev vody použít nelze!
Zařazení akumulační nádrže do topného systému s kotlem na tuhá paliva umožňuje optimální chod kotle na příznivé teplotě při provozu kotle
Pro zvýšení životnosti nádrže doporučujeme používat jako topné médium upravenou vodu, destilovanou vodu, dále je vhodné přidávat přípravky omezující korozi (inhibitory)
Nádrže jsou vybaveny snímatelnou 80 mm silnou izolací

Typy

Typy akumulačních nádrží NADO a NADOS s přípravou TUV

NADO v1 - příruba pro montáž topné jednotky TPK »

NADO v2 - příruba pro montáž topné jednotky TPK + výměník 1,5 m² »

NADO v6 - nerezový průtočný zásobník + trubkový výměník + dva nátrubky pro elektrickou topnou jednotku typu TJ »

NADO v11 - nerezový průtočný zásobník + dva nátrubky pro elektrickou topnou jednotku typu TJ »

NADOS v1 - vyráběny bez příruby pouze s nátrubky pro elektrickou topnou jednotku typu TJ »

NADOS v2 - vyráběny bez příruby pouze s nátrubky pro elektrickou topnou jednotku typu TJ »

NADO v1

Akumulační nádrže NADO jsou vyráběny s přírubou o rozteči šroubů 210 mm pro montáž přírubové jednotky TPK. Ve standardním provedení je příruba zaslepena.

Nádrž obsahuje vnitřní smaltovaný zásobník o objemu 140 a 200 litrů. Vhodná jako zásobník k topným systémům s kotli na tuhá paliva.

Typ NADO v1	500/140 v1 500/200 v1	750/140 v1 750/200 v1	1000/140 v1 1000/200 v1
Objem topné vody v nádrži (l)	475	772	999
Objem vnitřního zásobníku / výměníku pro ohřev TV (l)	140 210	140 210	140 210
Průměr (mm)	600	750	850
Výška (mm)	1970	2028	2040
Hmotnost s izolací (kg)	124 138	150 164	167 181
Třída energetické účinnosti

NADO v2

Akumulační nádrže NADO se vyrábějí s přírubou o rozteči šroubů 210 mm pro montáž přírubové topné jednotky TPK. Ve standardním provedení je příruba zaslepena.

Nádoba obsahuje výměník o ploše 1,5 m2 pro připojení dalšího topného systému (např. SOLAR). Trubkový výměník nelze použít pro průtokový ohřev teplé užitkové vody.
Nádrž obsahuje vnitřní smaltovaný zásobník o objemu 140 litrů.

Do nádrže lze instalovat topnou jednotku TJ 6/4".

Typ NADO v2	500/140 v2	750/140 v2	1000/140 v2
Objem topné vody v nádrži (l)	475	772	999
Objem vnitřního zásobníku / výměníku pro ohřev TV (l)	140	140	140
Průměr (mm)	600	750	850
Výška (mm)	1970	2028	2040
Hmotnost s izolací (kg)	154	181	195
Třída energetické účinnosti

NADO v6

Akumulační nádrže NADO se vyrábějí se dvěma nátrubky G 6/4" pro montáž šroubovací topné jednotky TJ s prodlouženou chladnou částí o výkonu maximálně 2×6 kW. Na zakázku lze rozmístění nátrubků i jejich množství změnit.

Nádoba obsahuje ocelový trubkový výměník o ploše 2,2 nebo 3,3 m² pro připojení dalšího topného systému (např. SOLAR). Ocelový trubkový výměník nelze použít pro průtokový ohřev teplé užitkové vody.

Nádrž obsahuje vnořený nerezový výměník pro přípravu teplé vody o objemu 20, 25, 35 nebo 45 litrů dle velikosti akumulační nádrže.

Typ NADO v6	300/20 v6	500/25 v6	750/35 v6	1000/45 v6
Objem nádrže (l)	358	475	772	999
Objem zásobníku TV (l)	20	23	32	37
Průměr (mm)	670 s izolací	600	750	850
Výška (mm)	1705	1970	2030	2040
Hmotnost s izolací (kg)	106	145	178	212
Třída energetické účinnosti

NADO v11

Akumulační nádrže NADO se vyrábějí se dvěma nátrubky G 6/4" pro montáž šroubovací topné jednotky TJ 6/4“ s prodlouženou chladnou částí o výkonu maximálně 2×6 kW. Na zakázku lze rozmístění nátrubků i jejich množství změnit. Do příruby je možné instalovat topnou jednotku TPK 210-12.

Nádrž obsahuje vnořený nerezový výměník pro přípravu teplé vody o objemu 20 nebo 25 litrů dle velikosti akumulační nádrže.

Typ NADO v11	300/20 v11	400/20 v11	750/25 v11	1000/25 v11
Objem nádrže (l)	320	405	772	999
Objem zásobníku TV (l)	20	20	23	23
Průměr (mm)	670 s izolací	670 s izolací	790	850
Výška (mm)	1702	1902	2035	2061
Hmotnost s izolací (kg)	106	122	178	212
Třída energetické účinnosti

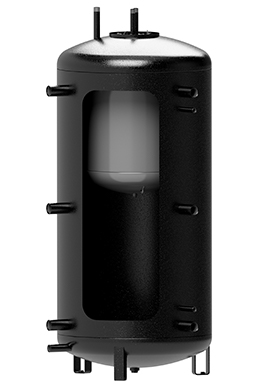

NADOS v1

Akumulační nádrže NADOS jsou vyráběny bez příruby.

Nádrž obsahuje vnitřní smaltovaný zásobník o objemu 140 litrů. Je vhodná jako zásobník k topným systémům s kotli na tuhá paliva.

Typ NADOS v1	800/140 v1
Objem topné vody v nádrži (l)	775
Objem vnitřního zásobníku / výměníku pro ohřev TV (l)	140
Průměr (mm)	790
Výška (mm)	1880
Hmotnost s izolací (kg)	142
Třída energetické účinnosti

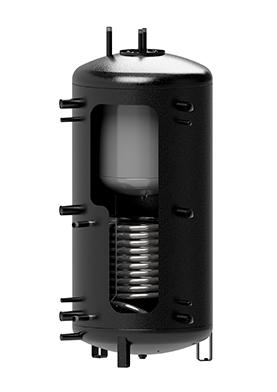

NADOS v2

Akumulační nádrže NADOS se vyrábějí bez příruby.

Nádoba obsahuje výměník o ploše 1,5 m2 pro připojení dalšího topného systému (např. SOLAR). Trubkový výměník nelze použít pro průtokový ohřev teplé užitkové vody. Nádrž obsahuje vnitřní smaltovaný zásobník o objemu 140 litrů.

Do nádrže lze instalovat topnou jednotku TJ 6/4".

Typ NADOS v2	800/140 v2
Objem topné vody v nádrži (l)	775
Objem vnitřního zásobníku / výměníku pro ohřev TV (l)	140
Průměr (mm)	790
Výška (mm)	1880
Hmotnost s izolací (kg)	169
Třída energetické účinnosti
