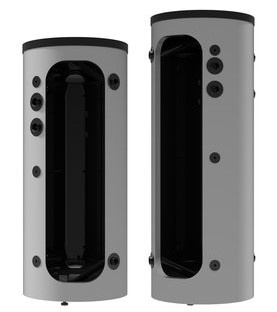

Die Pufferspeicher ohne Brauchwasserbereitung sind für verschiedene Typen von Heizsystemen einschließlich der Wärmepumpen geeignet.
Die Pufferspeicher dienen der Akkumulation der überschussigen Wärme von ihrer Quelle. Die Quelle können Festbrennstoffkessel, Wärmepumpen, Solarkollektoren, Kamineinsätze, etc. sein. Die Behälter NAD und NADS ohne Innenspeicher ermöglichen keine Brauchwasserbereitung. Für die Brauchwasserbereitung bieten wir Behälter mit einem Innenspeicher vom Typ NADO an.
Weitere Informationen
Weitere Informationen zu den Pufferspeichern NAD und NADS
- Die Isolierung des Behälters NAD 50, 100 und 200 werden mit einer Polyurethanisolierung 42 mm und einem beschichteten Blechmantel geliefert.
- Die Behälter NAD 500-1000 a NADS werden mit einer abnehmbaren Isolierung 80 mm dicken geliefert.
- Die Behälter NAD 1500-2000 werden ohne Isolierung geliefert. Die Isolierung wird auf Bestellung geliefert
Typen
Pufferspeichertypen NAD und NADS
NAD v1 - die Möglichkeit der Verteilung von bis zu drei Flanschen »
NAD v2 - die Möglichkeit der Verteilung von Muffen G 6/4" »
NAD v3 - optional Flansch für die Montage des Heizkörpers TPK oder nur Muffen »
NAD v4 - Montage des Heizkörpers TPK + Wärmetauscher 1,5 m2 »
NAD v15 - in die Anschlussstutzen können TJ- Heizgeräte eingebaut werden »
NADS v3 - hergestellt ohne Flansch nur mit Muffen für den elektrischen Heizkörper Typ TJ »
NAD v1
Die Pufferspeicher NAD werden mit der Möglichkeit der Verteilung von bis zu drei Flanschen hergestellt. Der Flansch mit dem Schraubenabstand von 210 mm kann für die Montage des Flanschheizkörpers TPK verwendet werden. Auf Bestellung können die Verteilung der Muffen sowie deren Menge geändert werden. Bei der standardmäßigen Ausführung ist der Flansch verblendet.
Der Pufferspeicher NAD 50-200: Geeignet als Ausgleichsbehälter zu Heizsystemenals Ausgleichsbehälter zu Heizsystemenmit Wärmepumpen. Auch für Kühlsysteme geeignet.
Der Pufferspeicher 500-2000: Geeignet als Ausgleichsbehälter zu HeizsystemenGeeignet als Ausgleichsbehälter zu Heizsystemenmit Kesseln für feste Brennstoffe
| Typ NAD v1 | 50 v1 | 100 v1 | 200 v1 | 500 v1 | 750 v1 | 1000 v1 | 1500 v1 | 2000 v1 |
|---|---|---|---|---|---|---|---|---|
| Gesamtvolumen des Behälters (l) | 50 | 120 | 208 | 475 | 772 | 999 | 1507 | 2007 |
| Durchmesser (mm) | 524 | 584 | 584 | 600 | 750 | 850 | 1100 | 1100 |
| Höhe (mm) | 561 | 807 | 1387 | 1970 | 2028 | 2040 | 1906 | 2436 |
| Gewicht inkl. Isolierung (kg) | 25 | 41 | 65 | 96 | 122 | 141 | 204 ohne Isolierung |
247 ohne Isolierung |
| Energieeffizienzklasse |  |
|
 |
|
|
|
|
|
NAD v2
Die Pufferspeicher NAD werden mit der Möglichkeit der Verteilung von Muffen G 6/4" hergestellt. Die Muffe G 6/4" kann für die Montage des elektrischen Heizkörpers TJ 6/4" verwendet werden. Es ist möglich den Pufferspeicher auch mit mehreren Muffen herzustellen. Bei der standardmäßigen Ausführung ist der Flansch verblendet.
Der Pufferspeicher eignet sich als ein Ausgleichsspeicher für Heizsysteme mit Festbrennstoffkesseln.
| Typ NAD v2 | 500 v2 | 750 v2 | 1000 v2 | 1500 v2 | 2000 v2 |
|---|---|---|---|---|---|
| Gesamtvolumen des Behälters (l) | 475 | 772 | 999 | 1507 | 2007 |
| Durchmesser (mm) | 600 | 750 | 850 | 1100 | 1100 |
| Höhe (mm) | 1970 | 2028 | 2040 | 1906 | 2436 |
| Gewicht inkl. Isolierung (kg) | 87 | 114 | 129 | 192 ohne Isolierung |
235 ohne Isolierung |
| Energieeffizienzklasse | |
||||
NAD v3
Die Pufferspeicher NAD v3 werden in zwei Ausführungen hergestellt – mit einem Flansch mit dem Schraubenabstand von 210 mm für die Montage des Flanschheizkörpers TPK (Typ 500-1000) oder ohne Flansch nur mit Muffen (Typ 300). In der Standardausführung ist der Flansch mit einer Flanschplatte und Schrauben bestückt. In die Stutzen kann der Heizkörper TJ 6/4" installiert werden
Der Pufferspeicher eignet sich als ein Ausgleichsspeicher für Heizsysteme mit Festbrennstoffkesseln.
| Typ NAD v3 | 300 v3 | 500 v3 | 750 v3 | 1000 v3 |
|---|---|---|---|---|
| Gesamtvolumen des Behälters (l) | 320 | 475 | 772 | 999 |
| Durchmesser (mm) | 550 | 600 | 750 | 850 |
| Höhe (mm) | 1610 | 1970 | 2028 | 2040 |
| Gewicht inkl. Isolierung (kg) | 70 | 98 | 123 | 141 |
| Energieeffizienzklasse | |
|||
NAD v4
Die Pufferspeicher NAD v4 werden mit einem Flansch mit dem Schraubenabstand von 210 mm für die Montage des Flanschheizkörpers TPK hergestellt. Bei der standardmäßigen Ausführung ist der Flansch verblendet. Es ist möglich, den Pufferspeicher auch mit mehreren Flanschen herzustellen. Der Behälter enthält einen Wärmetauscher mit einer Fläche von 1,5 m2 für den Anschluss eines weiteren Heizsystems (z.B. SOLAR). Der Rohrwärmetauscher kann nicht für die durchlaufende Brauchwasserbereitung verwendet werden. Auf Bestellung können die Verteilung der Muffen sowie deren Menge geändert werden.
Die Pufferspeicher eignen sich als Speicher für Heizsysteme mit Festbrennstoffkesseln und für Solarsysteme
| Typ NAD v4 | 500 v4 | 750 v4 | 1000 v4 |
|---|---|---|---|
| Gesamtvolumen des Behälters (l) | 475 | 772 | 999 |
| Durchmesser (mm) | 600 | 750 | 850 |
| Höhe (mm) | 1970 | 2030 | 2040 |
| Gewicht inkl. Isolierung (kg) | 121 | 148 | 164 |
| Energieeffizienzklasse | |
|
|

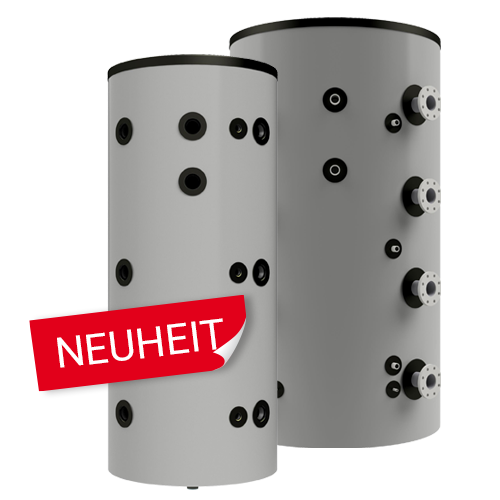

NAD v15
Der Warmwasserspeicher eignet sich für die effiziente Energiespeicherung in Heizsystemen sowie für Anlagen, die eine Speicherung von gekühltem Wasser erfordern.
Er bietet eine große Auswahl an Volumen und flexible Lösung der Dämmung je nach Verwendungszweck. Kleinere Volumen werden mit einer nicht abnehmbaren PU-Dämmung geliefert, bei größeren Varianten kann zwischen einer NEODUL LB PP-Dämmung für Heizen, einer CELLA COOL-Dämmung für Kühlen oder einer Kombination aus beiden gewählt werden. Die Konstruktion des Speicherbehälters ermöglicht gleichzeitig die Installation von Heizkörpern TJ in die vorgesehenen Stutzen. Die Speicherbehälter Typ NAD ohne Innenbehälter oder Edelstahlwärmetauscher ermöglichen keine Warmwasserbereitung.
| Typ NAD v15 | 200 v15 | 300 v15 | 500 v15 | 750 v15 | 1000 v15 | 1500 v15 | 2000 v15 |
|---|---|---|---|---|---|---|---|
| Gesamtvolumen des Behälters (l) | 200 | 320 | 475 | 772 | 999 | 1490 | 2007 |
| Durchmesser (mm) | 600 | 650 | 740 | 910 | 1010 | 1160 | 1400 |
| Höhe (mm) | 1285 | 1575 | 1920 | 2030 | 2040 | 2360 | 2460 |
| Gewicht inkl. Isolierung (kg) | 45 | 70 | 98 | 123 | 141 | 245 | 290 |
| Energieeffizienzklasse | |
|
|
NADS v3
Die Pufferspeicher NADS v3 werden ohne Flansch nur mit Muffen hergestellt. In die Stutzen kann der Heizkörper TJ 6/4" installiert werden.
Der Pufferspeicher eignet sich als ein Ausgleichsspeicher für Heizsysteme mit Festbrennstoffkesseln
| Typ NADS v3 | 800 v3 |
|---|---|
| Gesamtvolumen des Behälters (l) | 775 |
| Durchmesser (mm) | 790 |
| Höhe (mm) | 1880 |
| Gewicht inkl. Isolierung (kg) | 114 |
| Energieeffizienzklasse | |
