Аккумулирующие резервуары без подготовки горячей технической воды подходят для различных типов систем отопления, включая тепловые насосы.
Аккумулирующие резервуары служат для хранения избыточного тепла от его источника, которым может быть котел для твердого топлива, тепловой насос, солнечные коллекторы, камин и т.п. Аккумулирующие резервуары типов NAD и NADS без внутренней емкости не позволяют приготовление горячей воды. Для нагрева горячей технической воды мы предлагаем резервуары с внутренним резервуаром воды типа NADO.
Подробная информация
Подробнее об аккумулирующих резервуарах NAD и NADS
- Аккумулирующие резервуары NAD 50, 100 и 200 поставляются с полиуретановой изоляцией толщиной 42 мм и кожухом из окрашенного металла.
- полистирол).
- Аккумулирующие резервуары NAD 500-1000 и NADS оснащены съемной изоляцией толщиной 80 мм.
- Аккумулирующие резервуары NAD 1500-2000 поставляются без изоляции. Изоляция поставляется под заказ
Типы
Типы аккумулирующих резервуаров NAD и NADS
NAD v1 - возможность размещения одного-трех фланцев »
NAD v2 - возможность размещения патрубка G 6/4" »
NAD v3 - фланец по выбору для установки нагревательного элемента TPK или только фланцы »
NAD v4 - фланец для установки нагревательного элемента TPK + теплообменник 1,5 м2 »
NAD v15 - В патрубки можно устанавливать нагревательные элементы TJ »
NAD v1
Аккумулирующие резервуары NAD производятся с возможностью размещения одного-трех фланцев. Для монтажа фланцевого нагревательного элемента TPK можно использовать фланец с диаметром окружности болтов 210 мм. Расположение и количество болтов можно изменить под заказ. В стандартном исполнении фланец закрыт заглушкой.
Аккумулирующий резервуар NAD 50-200: Можно использовать в качестве резервуара дляМожно использовать в качестве резервуара дляотопительных систем с тепловыми насосами. Подходит для систем охлаждения.
Аккумулирующий резервуар NAD 500-2000: Пригоден в качестве уравнительного резервуара дляПригоден в качестве уравнительного резервуара дляотопительных систем с котлами на твердом топливе.
| Тип NAD v1 | 50 v1 | 100 v1 | 200 v1 | 500 v1 | 750 v1 | 1000 v1 | 1500 v1 | 2000 v1 |
|---|---|---|---|---|---|---|---|---|
| Объем отопительной воды в резервуаре (л) | 50 | 120 | 208 | 475 | 772 | 999 | 1507 | 2007 |
| Диаметр (мм) | 524 | 584 | 584 | 600 | 750 | 850 | 1100 | 1100 |
| Высота (мм) | 561 | 807 | 1387 | 1970 | 2028 | 2040 | 1906 | 2436 |
| Масса с изоляцией (кг) | 25 | 41 | 65 | 96 | 122 | 141 | 204 без изоляции |
247 без изоляции |
| Класс энергетической эффективности |  |
|
 |
|
|
|
|
|
NAD v2
Аккумулирующие резервуары NAD производятся с возможностью размещения патрубков G 6/4". Патрубок G 6/4" может использоваться для установки электрического нагревательного элемента TJ 6/4". Возможно изготовить и с несколькими патрубками. Расположение и количество патрубков можно изменить под заказ. В стандартном исполнении патрубки закрыты заглушками.
Аккумулирующий резервуар можно использовать в качестве резервуара к отопительным системам с котлами на твердом топливе.
| Тип NAD v2 | 500 v2 | 750 v2 | 1000 v2 | 1500 v2 | 2000 v2 |
|---|---|---|---|---|---|
| Объем отопительной воды в резервуаре (л) | 475 | 772 | 999 | 1507 | 2007 |
| Диаметр (мм) | 600 | 750 | 850 | 1100 | 1100 |
| Высота (мм) | 1970 | 2028 | 2040 | 1906 | 2436 |
| Масса с изоляцией (кг) | 87 | 114 | 129 | 192 без изоляции |
235 без изоляции |
| Класс энергетической эффективности | |
||||
NAD v3
Аккумулирующие резервуары NAD v3 производятся в двух исполнениях: с фланцем с диаметром окружности болтов 210 мм для монтажа фланцевого нагревательного элемента TPK (тип 500-1000], или только с патрубками, без фланцев (тип 300). В стандартном исполнении фланец закрыт съемной крышкой с болтaми. В патрубки можно установить нагревательный элемент TJ 6/4".
Аккумулирующий резервуар можно использовать в качестве резервуара для отопительных систем с котлами на твердом топливе.
| Тип NAD v3 | 300 v3 | 500 v3 | 750 v3 | 1000 v3 |
|---|---|---|---|---|
| Объем отопительной воды в резервуаре (л) | 320 | 475 | 772 | 999 |
| Диаметр (мм) | 550 | 600 | 750 | 850 |
| Высота (мм) | 1610 | 1970 | 2028 | 2040 |
| Масса с изоляцией (кг) | 70 | 98 | 123 | 141 |
| Класс энергетической эффективности | |
|||
NAD v4
Аккумулирующие резервуары NAD v4 производятся с фланцем с диаметром окружности болтов 210 мм для монтажа фланцевого нагревательного элемента TPK. В стандартном исполнении фланец закрыт заглушкой. Возможно изготовить с несколькими фланцами. Емкость содержит теплообменник 1,5 м² для подключения другой системы отопления (например, SOLAR). Трубчатый теплообменник нельзя использовать для проточного приготовления горячей воды. Расположение и количество патрубков можно изменить под заказ.
Аккумулирующий резервуар можно использовать в качестве резервуаров для отопительных систем с котлами на твердом топливе и солнечными коллекторами.
| Тип NAD v4 | 500 v4 | 750 v4 | 1000 v4 |
|---|---|---|---|
| Объем отопительной воды в резервуаре (л) | 475 | 772 | 999 |
| Диаметр (мм) | 600 | 750 | 850 |
| Высота (мм) | 1970 | 2030 | 2040 |
| Масса с изоляцией (кг) | 121 | 148 | 164 |
| Класс энергетической эффективности | |
|
|

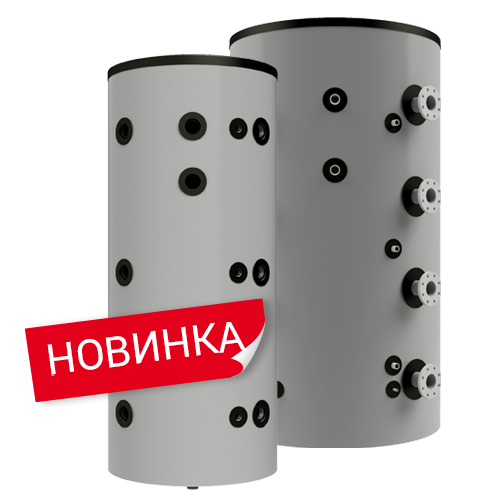

NAD v15
Накопительный бак подходит для эффективного хранения энергии в системах отопления, а также для установок, требующих накопления охлаждённой воды.
Предлагается широкий диапазон объёмов и гибкие решения по теплоизоляции в зависимости от области применения. Меньшие объёмы поставляются с несъёмной полиуретановой изоляцией, в более крупных вариантах для обогрева предлагается изоляция из полипропилена «NEODUL LB PP», для охлаждения – «CELLA COOL», или их комбинация. Конструкция резервуара также позволяет устанавливать нагревательные элементы «TJ» в подготовленные горловины. Резервуары типа «NAD» без внутреннего накопительного бака или нержавеющего теплообменника не позволяют приготовление горячей воды.
| Тип NAD v15 | 200 v15 | 300 v15 | 500 v15 | 750 v15 | 1000 v15 | 1500 v15 | 2000 v15 |
|---|---|---|---|---|---|---|---|
| Объем отопительной воды в резервуаре (л) | 200 | 320 | 475 | 772 | 999 | 1490 | 2007 |
| Диаметр (мм) | 600 | 650 | 740 | 910 | 1010 | 1160 | 1400 |
| Высота (мм) | 1285 | 1575 | 1920 | 2030 | 2040 | 2360 | 2460 |
| Масса с изоляцией (кг) | 45 | 70 | 98 | 123 | 141 | 245 | 290 |
| Класс энергетической эффективности | |
|
|
NADS v3
Аккумулирующие резервуары NADS v3 производятся без фланца, только с патрубками. В патрубки можно установить нагревательный элемент TJ 6/4".
Аккумулирующий резервуар можно использовать в качестве резервуара для отопительных систем с котлами на твердом топливе.
| Тип NADS v3 | 800 v3 |
|---|---|
| Объем отопительной воды в резервуаре (л) | 775 |
| Диаметр (мм) | 790 |
| Высота (мм) | 1880 |
| Масса с изоляцией (кг) | 114 |
| Класс энергетической эффективности | |
